图形化编程操作指南

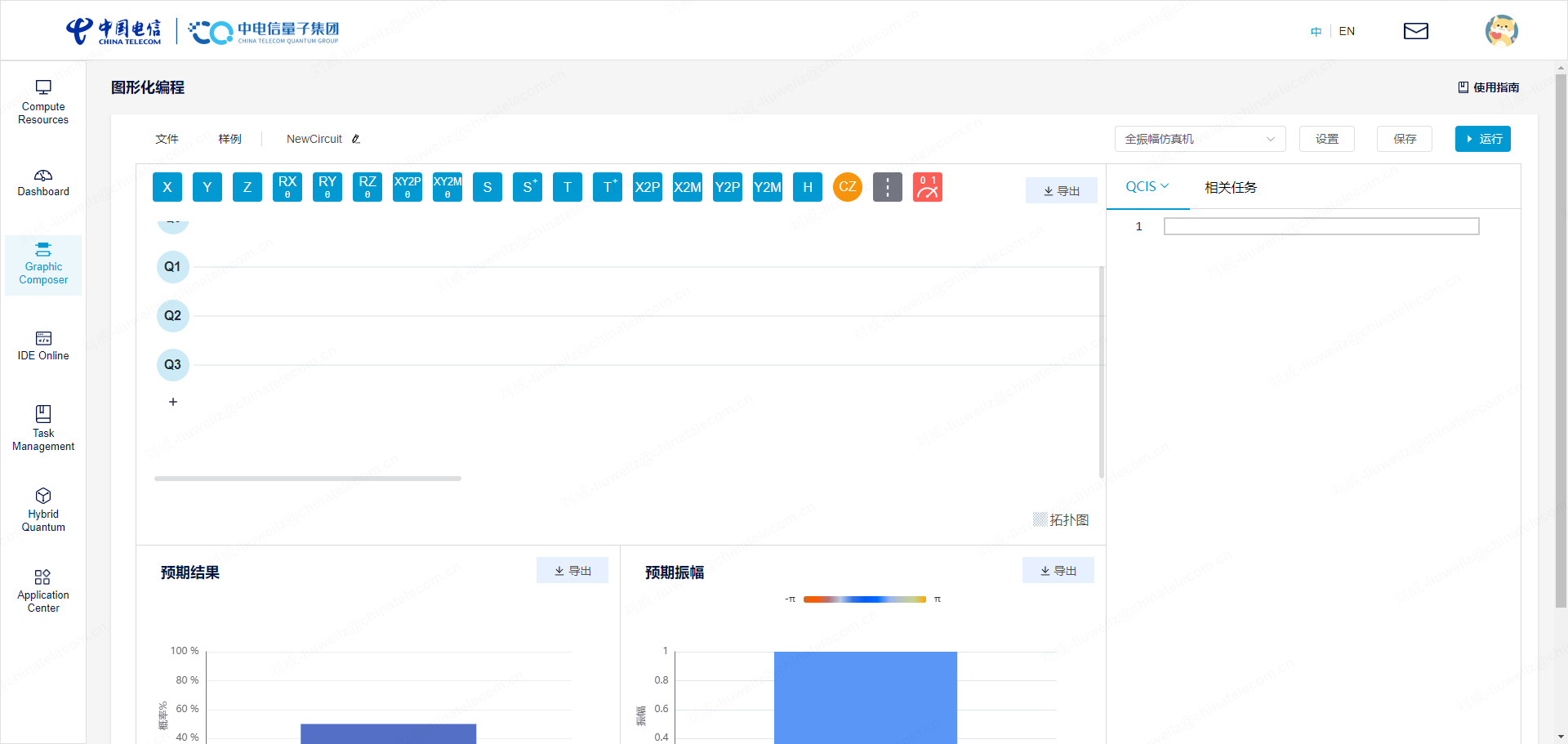

进入“天衍”量子计算实验室界面后,点击左侧侧边栏【Graphic Composer】即可来到图形化编程界面。未登录状态,可体验拖拽量子门,模拟预期结果和预期振幅,若要运行项目,则需要登录。

image-20240717174049156

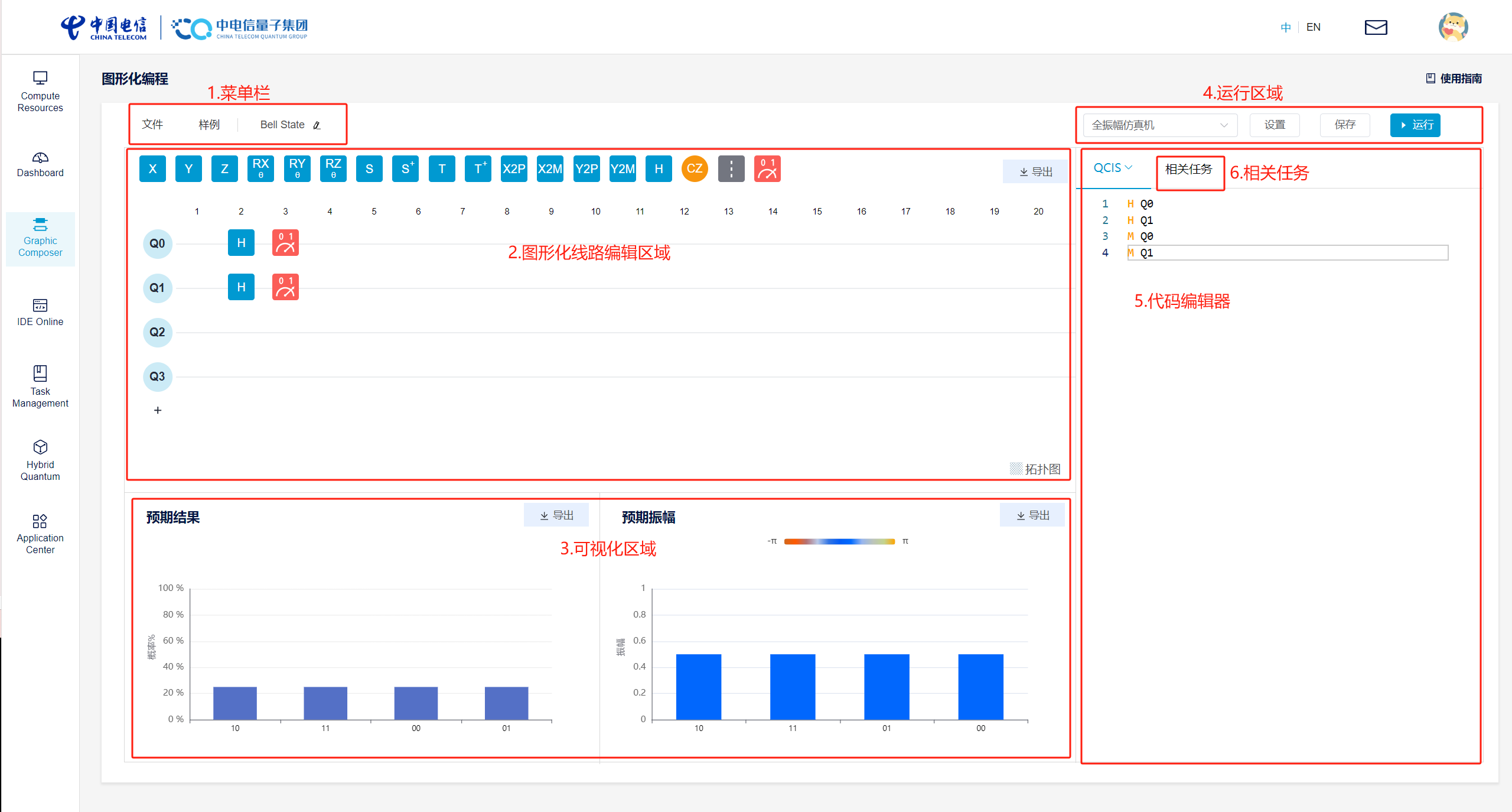

图形化编程功能布局

  1. 菜单栏:可新建线路,线路管理,使用样例模板,修改线路功能
  2. 图形化线路编辑区域:可以拖拽量子门到指定的量子比特,完成电路的构建;右键点击放置好的门操作可以复制已放置的门,另外,右键菜单内还有快速清空、删除及粘贴按钮。
  3. 可视化区域:该区域实时显示预期结果和预期振幅,对于简单的电路,用户无需提交任务即可预览结果。
  4. 运行区域:选择任务提交的设备,设置实验次数,保存或者运行当前线路。
  5. 代码编辑器:用户可查看或编辑量子线路的QCIS代码;仅查看量子线路的ISQ代码,跟左侧图形化线路编辑区保持同步。
  6. 相关任务:查看项目运行的任务,点击任务可查看运行结果详情;

image-gc1

操作步骤

  1. 线路命名

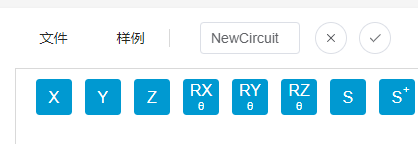

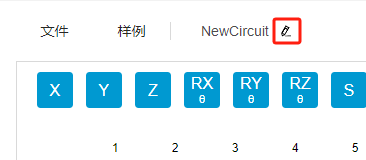

    登陆后进入界面【菜单栏】线路默认名称为NewCircuit,点击线路名称旁边编辑按钮可修改线路名称。

    image-gc2

    image-gc3

  2. 配置参数

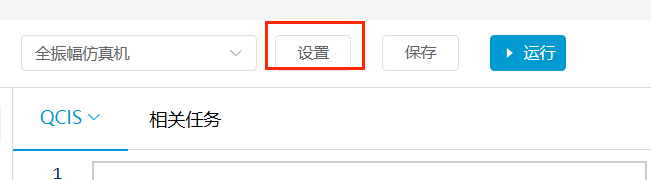

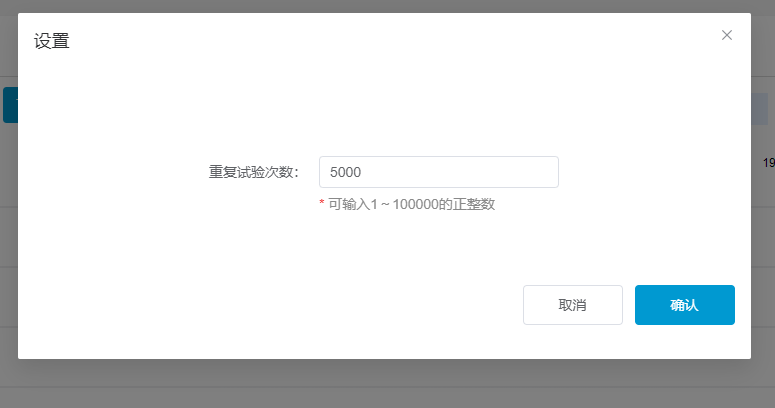

    点击【设置】按钮,根据需求,可设置重复试验次数,可设置范围在1~100000次,系统默认5000次。量子计算中的量子态通常是多种可能状态的叠加,测量这些状态时,我们只能获得概率分布。为了准确估计每个状态的概率,需要重复多次实验。

    image-gc4

    image-gc5

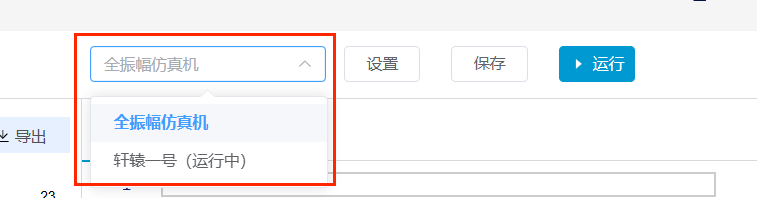

  3. 可以选择物理机或者仿真机型号运行程序,默认选择仿真机。image-gc6

  4. 增加和删除量子比特数

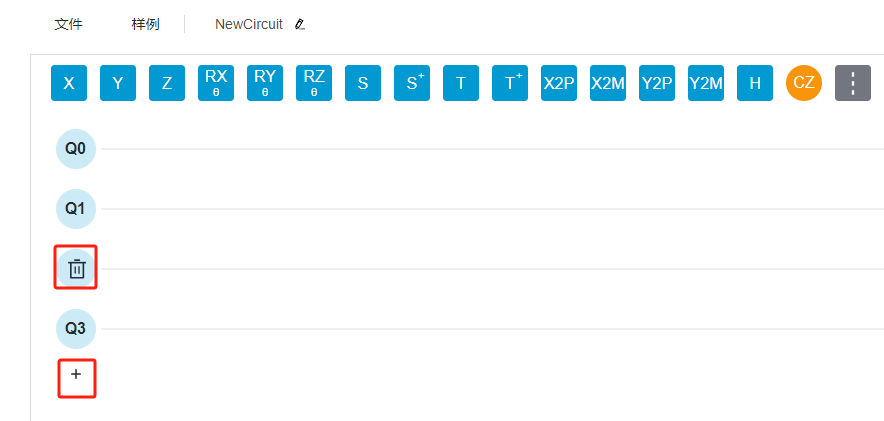

    新建的线路默认为4个量子比特,点击左侧量子比特下方加号可增加量子比特;鼠标悬浮在量子比特上,出现删除图标可点击减少量子比特。 image-gc7

  5. 搭建项目线路

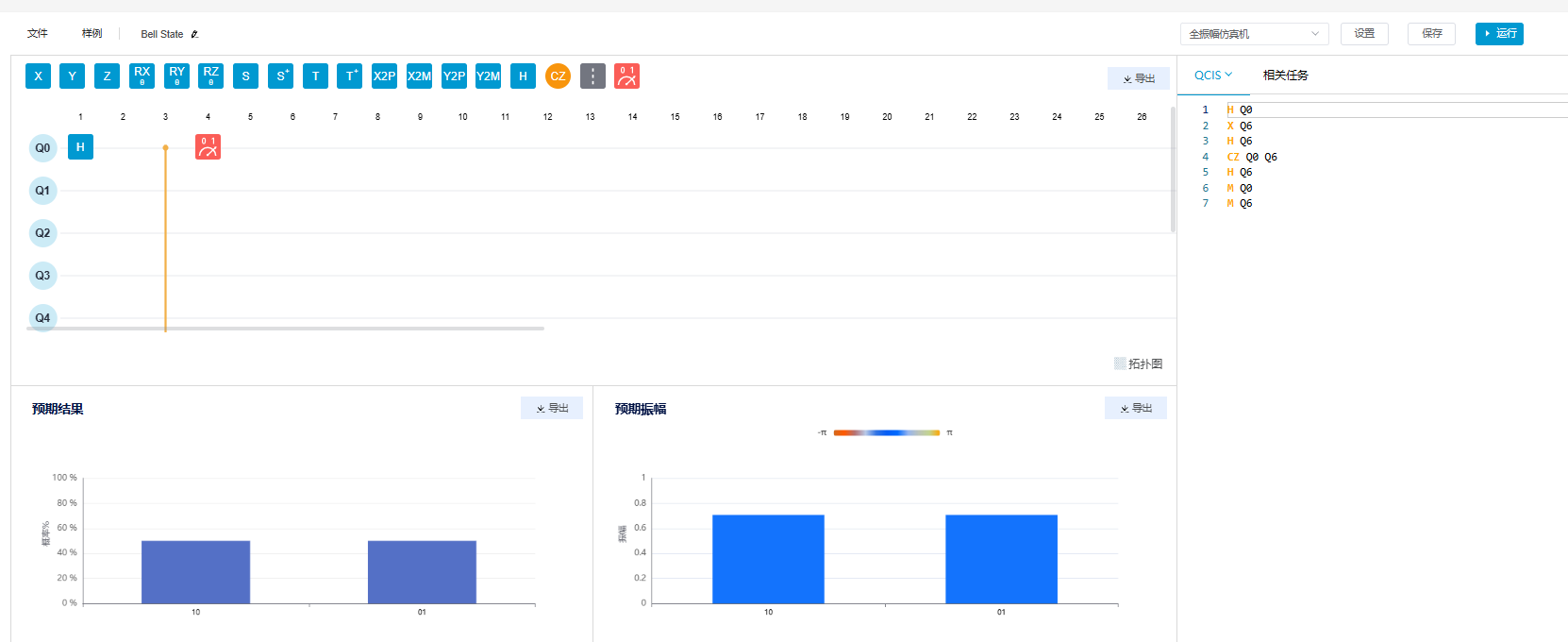

    • 用户拖拽量子门到对应比特的画布线路上。 image-gc8

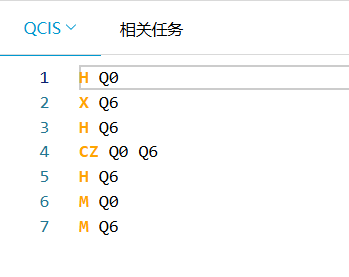

    • 左边图形拖拽完成,右边动态实时生成对应的QCIS指令集 image-gc9

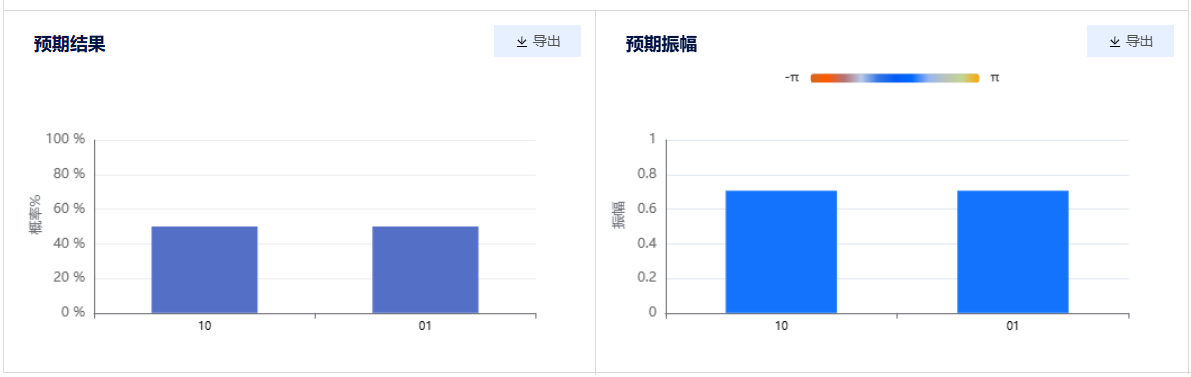

    • 预期结果概率和振幅展示。 image-gc10

  6. 运行项目

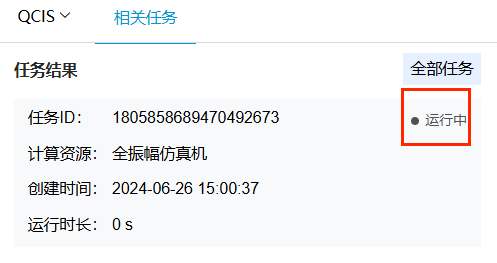

    搭建完量子线路后,点击【运行】按钮,可在右侧任务列表查看任务运行状态,运行状态有运行中、运行失败、运行成功。 image-gc11

  7. 查看结果

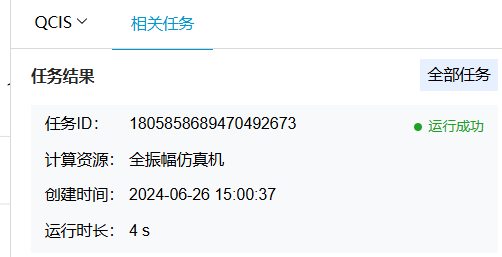

    任务状态为运行成功之后可以查看结果,点击对应的任务卡片,查看该图形任务的实验结果,也可以在任务管理列表中查看实验结果。

    image-gc12
